圓度圓柱度分析

1. 圓度

圓度是表示零件上圓的要素實際形狀，與其中心保持等距的情況。即通常所說的圓整程度。

圓度是限制實際圓對理想圓變動量的一項指標，其公差帶是以公差值t為半徑差的兩同心圓之間的區域。

線輪廓度是限制實際曲線對理想曲線變動量的一項指標，其公差帶是包絡一系列直徑為公差t的圓的兩包絡線之間的區域，諸圓圓心應位于理想輪廓線上。從線輪廓度公差帶可見，線輪廓度不僅要求它的輪廓形狀正確，還有一定的尺寸要求，即它的理想形狀與尺寸有關，類似于尺寸偏差。而圓度則不然，它只限制兩同心圓的半徑之差，至于兩同心圓的直徑大小沒有要求，兩同心圓的位置不確定。所以，標注了線輪廓度可以得到類似于采用包容原則的效果。

2. 圓柱度

圓柱度是表示零件上圓柱面外形輪廓上的各點，對其軸線保持等距狀況。

圓柱度是限制實際圓柱面對理想圓柱面變動量的一項指標。它的公差帶是以公差值t為半徑差的兩個同軸圓柱面之間的區域。它控制了圓柱體橫剖面和軸剖面內的各項形狀公差，諸如圓度、軸線直線度，素線直線度等。使用時，一般標注了圓柱度就沒有必要再標注圓度，直線度。如果一定要單獨標注圓度、直線度，則其公差值必須小于圓柱度公差值，以表示設計上對徑向或軸向形狀公差提出進一步要求。

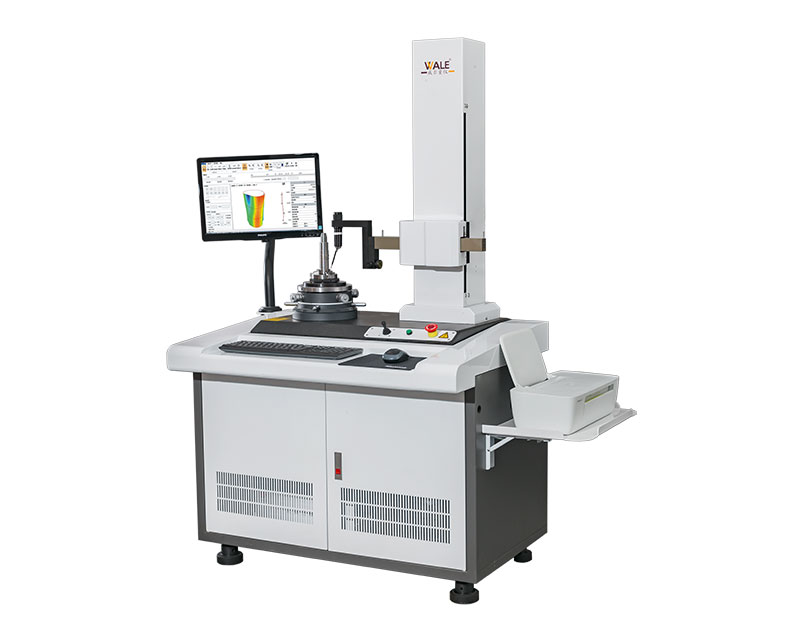

通常，圓柱度誤差用圓度儀或配備計算機的三坐標測量裝置檢測，如果沒有這些裝置，最好不要使用圓柱度，此時可分別用圓度和圓柱面素線的平行度來代替使用。

用圓度和平行度來代替圓柱度時，應根據圓柱體的長徑比確定圓度公差值與平行度公差值。

當圓柱體長度大于其直徑時，素線平行度公差值必須相應大于其圓度公差值。

當圓柱體長度等于其直徑時，素線平行度公差值與其圓度公差值也應相等。

當圓柱體長度小于其直徑時，素線平行度公差值必須相應小于其圓度公差值。

包容原則應用于單一要素時能綜合控制圓柱孔或軸的縱、橫截面的各種形狀誤差，其中包括圓度誤差。所以標注了線輪廓度就可以完全控制圓度誤差，而不必標注圓度，即線輪廓度可以取代圓度使用。
