讓測量更富創造力，解讀PC-DMIS 2018 R1新功能

世界發展如此之快，所以，我們追求卓越，也追求更快的速度。”

PC-DMIS， 正讓我們的測量世界，變得更加快速，更加直觀，更加智能，更富創造力。PC-DMIS每天都在進步，所以，我們的測量能力在持續發展，我們的操作方式、工作流程、測量思維都在改變，進而推動了我們的智造能力。
1 ：比最快更快
2 ：與CAD/CAM - SPC強強聯合
3 ：大趨勢：激光點云的高效處理

1.比最快更快
自PC-DMIS率先引進革新性的CAD應用技術，為測量行業開啟直觀高效的測量世紀，PC-DMIS一直在高效、直觀、智能的路上不遺余力的前進。新系列“快速工具”的進展一再讓用戶體驗“沒有最快，只有更快”的速度和加速度。
? 一次創建多個同尺寸特征
點擊CAD(結合Shift），同一個曲面甚至幾個曲面上所有同尺寸的圓和圓柱特征即刻創建。

? 快速設置
一鍵啟動設置“小界面”，快速設置測量策略。
與快速特征配合應用，體驗加速度的力量。

? 從自動特征上提取矢量點
直接將自動特征切換成觸發的特征點（矢量點）。針對某些大尺寸特征的點檢測任務，這是一種高效的測量方式，該方式無需規劃每個矢量點之間的最短路徑和每個矢量點的測頭角度，能夠有效縮短測量路徑和編程效率。

? 更方便的旋轉部件

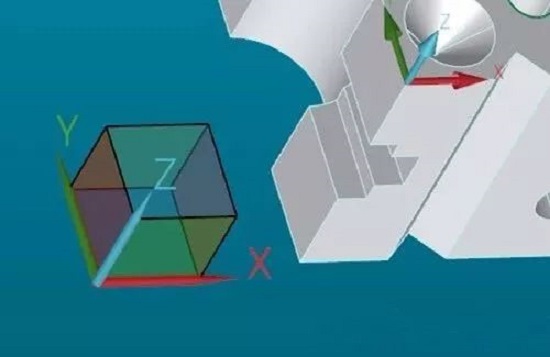

在CAD窗口中添加了一個立方體的旋轉部件，操作直觀，尤其適合六面視圖的快速定位。



2與CAM/SPC更緊密的強強聯合
在海克斯康智能制造數字主線中，PC-DMIS計量軟件作為現實和虛擬之間的橋梁和數據核心之一，與上下游CAD/CAM和SPC等各產品之間的銜接越來越緊密和強勢；緊密而強勢的鏈接，能讓用戶體驗到更為優越的慧心智造（SMART QUALITY）。從而實現過程優化的” 。控制和反饋的閉環
?新增 VISI CAM的CAD直接轉換器
新增VISI CAM（Vero）軟件格式CAD的直接轉換器（DCT)，VISI格式CAD可直接導入PC-DMIS，無需任何中間轉換。



? 嵌入新的Q-DAS (SPC)配置器接口
PC-DMIS 2018中嵌入了新的Q-DAS配置器接口，既可以定義K域跟蹤字段，也可以直接導入Q-DAS定制的配置文件。這簡化了PC-DMIS數據傳輸?shù)浇y(tǒng)計軟件的工作流，使得數據的分析更簡單。
圖片

3大趨勢：激光點云的高效處理
非接觸激光探測以其高效、全面的檢測能力獲得用戶的青睞，PC-DMIS Laser軟件模塊提供高效的點云收集和尺寸分析評價功能，支持點云與CAD比對，既可實現所有規則幾何特征的形位公差評價，也可對復雜曲面曲線進行色差圖分析；PC-DMIS Laser也可對收集到的點云數據進行過濾和網格化封裝處理。

? 一次創建多個間隙面差特征或棱點
按照指定的間隔一次創建多個等間距的間隙面差特征或者棱點。


? 點云曲面分組評價
對點云曲面進行分組，不同曲面組可實現異公差分組評價。

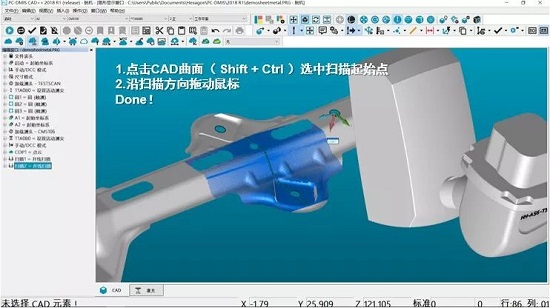

? 點云的快速掃描
現在，PC-DMIS Laser也支持激光傳感器的快速掃描功能。點擊CAD曲面拖曳鼠標，即可完成掃描特征的創建。
