?？怂箍等卧獪y量儀機械結構選型的重要性

?？怂箍?/span>三次元測量儀從機械結構構造不同，可分為移動橋式機、固定橋式機、龍門式三次元測量儀、水平懸臂測量機這幾類機型。從設計的機械結構角度出發(fā)，充分了解不同機型的構造，選擇合適的測量機對測量結果的影響至關重要。

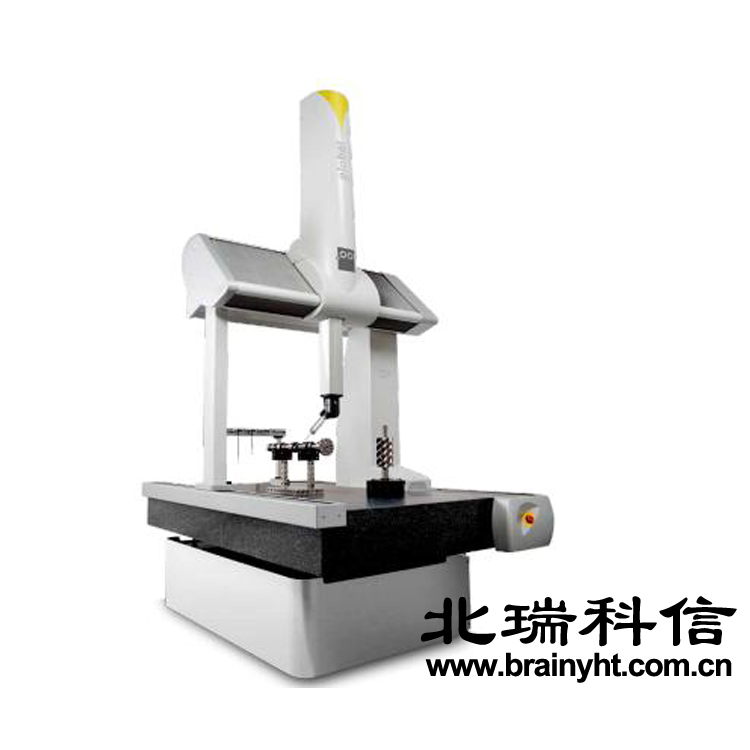

移動橋式測量機：

開敞性好，承載能力好，結構剛性好，是中小型測量機的主流機型，占中小型測量機總量的70%~80%。

固定橋式三次元測量儀：

結構穩(wěn)定，是高精度測量機的首選型式。

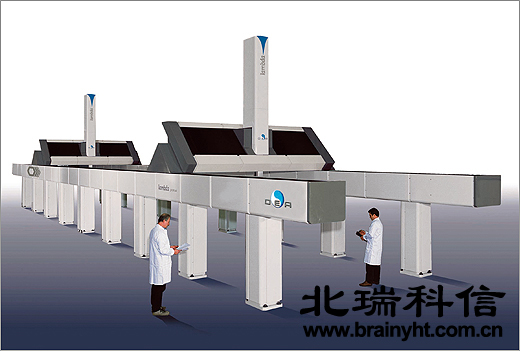

龍門式三次元測量儀（高架橋式測量機）：

由于其剛性較水平懸臂測量機要好很多，對大尺寸工件的測量而言具有足夠的精度，是大尺寸工件高精度測量的首選。

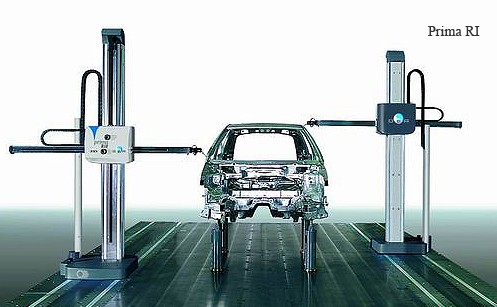

水平懸臂測量機：

由于汽車工業(yè)測量高度較高（2M左右），水平方向要伸入車內測內飾件，有時還要兩臺甚至三臺?？怂箍等卧獪y量儀配合使用，在這個領域內水平懸臂測量機得到廣泛使用。

必須充分認識到測量機的機械結構是一個串連的結構，即從地面到臺面到立柱到橫梁到主軸，前面任何一級的誤差都會最終在主軸或測頭上反映出來，而許多結構都以懸臂的形式受力，所以除了外部的溫度條件外，其本身的結構及各部分的剛性是十分重要的，這里特別要指出的是人們只注意構件的自身材料及剛性，而忽略了支撐連接件、軸承與導軌的剛性，往往這些成為測量結構的軟肋，所以需要特別加以注意。
